Simbologia Pneumática

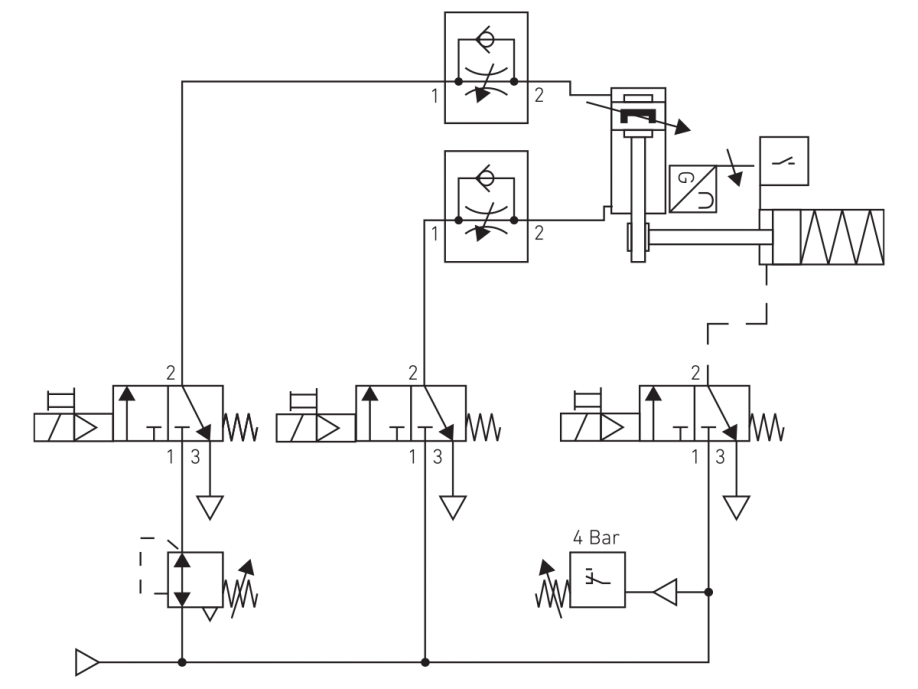

Vamos aprender ou relembrar mais sobre estes símbolos. O conhecimento desta simbologia é de grande importância na confecção de projetos e na utilização de softwares de simulação de sistemas pneumáticos, como o FluidSim e etc.
Nada como poder entender um projeto pneumático e seu completo funcionamento para discriminar corretamente os equipamentos a serem utilizados , para um levantamento preciso junto a seus fornecedores. Além disso, demonstrar o pleno domínio da nomenclatrura e funcionamento é uma ótima vantagem na apresentação de um proposta ao cliente tendo por base de um projeto de readequação de uma máquina préexistente ou porque não uma nova máquina.

Logo abaixo temos alguns equipamentos pneumáticos representados de forma generalizada , não se preocupem, pois estaremos aprofundando mais itens que necessitam de maior atenção como válvulas e cilindros, posteriormente.

Cabe salientar, que devemos entender que essa simbologia possui alguma lógica e que muitas vezes a simbologia adotada num determinado projeto pode não ser exatamente igual ao que aprendemos num primeiro momento, mas que após algum tempo de familiarização e prática estaremos aptos a deduzir as funções do componente em questão.

Eis a simbologia dos principais ATUADORES:

No tocante às válvulas, primeiramente vamos definir os conceitos de posições e vias. As conexões disponíveis para utilização ou direcionamento do ar comprimido são conhecidas como vias. O número de condições que a válvula pode assumir é conhecido como posições.

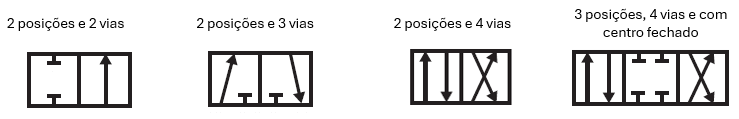

Graficamente, posições tratam-se dos “quadrados” que destacamos em vermelho na figura abaixo, e vias se tratam das setas e do “T”s destacados em verde dentro de um “quadrado”.

O número de portas é mostrado pelo número de pontos finais em uma determinada caixa. Conte apenas as portas em uma caixa de fluxo por símbolo (as outras caixas mostram apenas estados diferentes da mesma válvula).

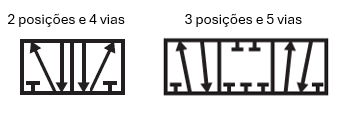

Agora vamos a alguns exemplos de simbologia referente às VÁLVULAS :

O propósito das válvulas pneumáticas é manter e controlar o fluxo de ar comprimido (direção, pressão e/ou vazão) dentro de um circuito pneumático.

Tipos de Válvulas Pneumáticas

Válvula Reguladora de Fluxo: regula a vazão (volume por tempo) do ar comprimido;
Válvula Reguladora de Pressão: influenciam na pressão do ar comprimido ou são controladas pela pressão de ar comprimido;
Válvula de Bloqueio: bloqueia e libera o sentido de ar comprimido, opcionalmente possibilita a liberação do ar para o sentido oposto.
Válvula Direcional: possibilita o controle sobre a parada, partida e sentido do movimento de um atuador.

Em todo o mundo , existem muitos sistemas e convenções diferentes para simbologia que são oficialmente reconhecidos pelos corpos padrão. O mais frequentemente usado umé é ISO1219-1.

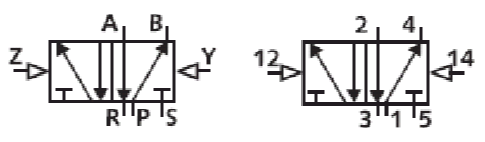

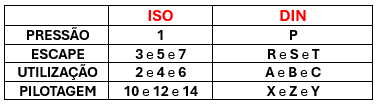

Devemos nos atentar que entre as Normas DIN e ISO temos algumas diferenças na denominação de alguns pontos, conforme indicado no quadro abaixo:

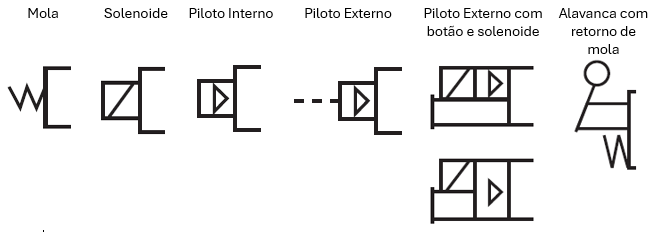

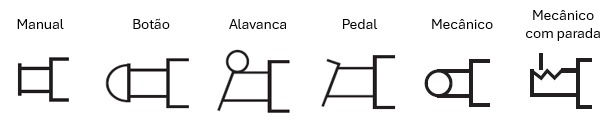

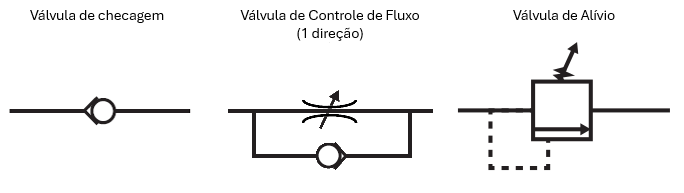

Eis algumas válvulas simples :

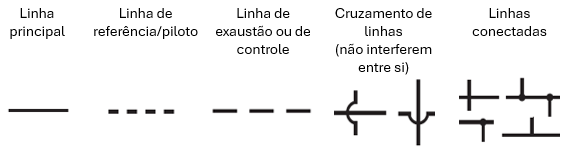

Agora vamos observar as conexões entre os diferentes elementos do sistema :

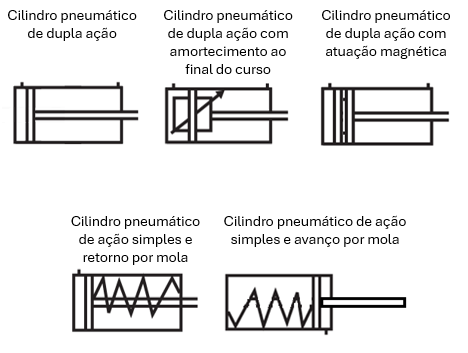

Não poderíamos esquecer dos nossos cilindros pneumáticos:

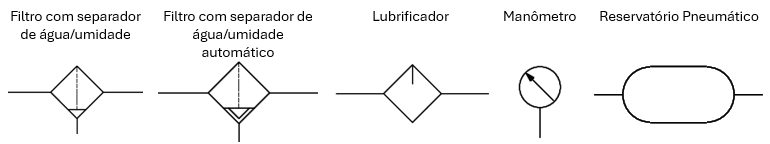

Seguem mais alguns símbolos diversos que comumente encontramos nos projetos (SMC):

Esperamos tê-los ajudado ! Sinta-se a vontade para entrar em contato com nossos colaboradores por meio de e-mail (atendimento@fsind.com.br) ou pelo nosso Whatsapp (11-916647782).
